دستگاه XVR داهوا 16 کانال XVR5116HS-I3

دستگاه 16 کانال DVR داهوا مدل XVR 5116HS-I3 Dahua
می خواهیم شما را با دستگاه DVR داهوا 5116HS-I3 به عنوان یکی از محصولات جدید دوربین مدار بسته داهوا در سال های اخیر آشنا نماییم. دستگاه ضبط 16 کانال DVR داهوا XVR5116HS-I3 یک دستگاه دی وی آر شانزده کانال می باشد که جز سری لایت محصولات دوربین مدار بسته داهوا می باشد.

دستگاه ضبط 16 کانال DVR داهوا 5116HS-I3 را می توان به عنوان یک دستگاه دی وی آر نیمه حرفه ای در تمام پروژه های دوربین مداربسته به کار برد چون این دستگاه دی وی آر شانزده کانال تمام قابلیت های یک دستگاه ضبط تصویر را داراست.

از ویژگی های برجسته و منحصر به فرد در دستگاه DVR داهوا XVR5116HS-I3 می توان به خاصیت فشرده سازی این دستگاه دی وی آر 5116 hs-i3 به صورت H.265 اشاره کرد. دستگاه 16 کانال DVR داهوا 5116HS-I3 می تواند تمام فرمت های به روز HD را پشتیبانی نماید.

یعنی شما می توانید دوربین مدار بسته با فرمت های ahd و hdcvi و hdtvi و حتی آنالوگ را به این دستگاه دی وی آر شانزده کانال 5116 hs i3 وصل کرده و تصویر دریافت نمایید. لازم به ذکر است در کنار تمام فرمت های گفته شده دستگاه داهوا XVR 5116 HS I3 این قابلیت را داراست که از دوربین مدار بسته تحت شبکه تا کیفیت تصویر 6 مگاپیکسل پشتیبانی کرده و نمایش دهد.

خرید دوربین مدار بسته که دستگاه 5116HS I3 شامل آن باشد دارای محسنات فراوانی می باشد که در ادامه این متن به آن خواهیم پرداخت.

کیفیت دستگاه 16 کانال DVR داهوا 5116HS-I3
مشخصات فنی دستگاه 16 کانال DVR داهوا مدل XVR 5116HS-I3 Dahua
مشخصات فنی دستگاه 16 کانال DVR داهوا مدل XVR 5116HS-I3 Dahua
در دستگاه داهوا 5116HS I3 این قابلیت وجود دارد تا از دوربین مدار بسته ار کیفیت آنالوگ و 720 و 1080 تا کیفیت 5 مگاپیکسل به صورت فول پشتیبانی و نمایش دهد. از سری دوربین داهوا که برای دستگاه XVR5116HS-I3 قابل پشتیبانی است می توان به مدل های زیر اشاره کرد:

b2a21p
b2a41p
b1a41p
b2a51p
b1a51p
t2a21p
و دوربین های زیر:

t1a21p
t2a41p
t1a41p
t2a51p
t1a51p

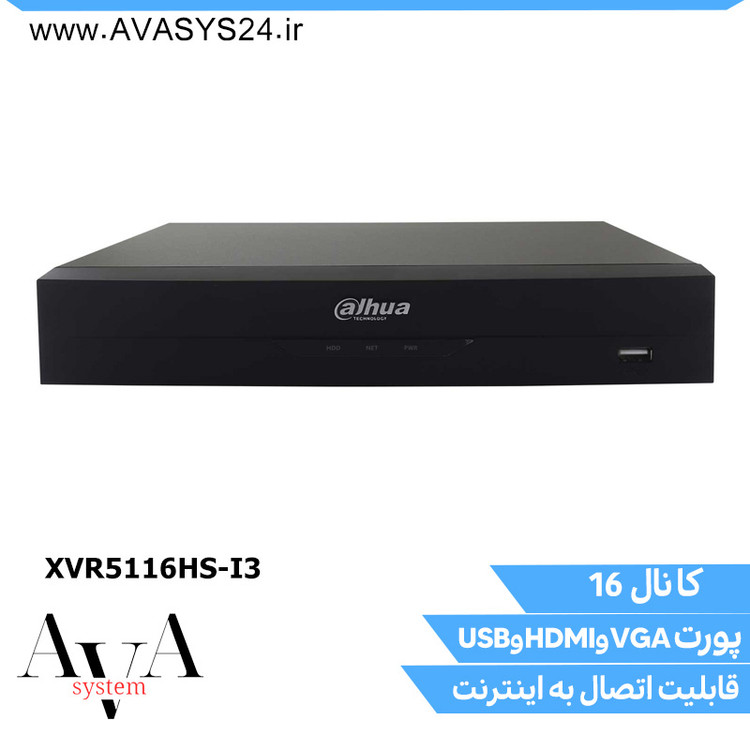

مشخصات فیزیکی و ظاهری دستگاه ضبط 16 کانال DVR داهوا XVR5116HS-I3
در ابتدای امر باید به این نکته اشاره کنیم که دستگاه 5116HS I3 یک دستگاه دی وی آر با کیس کوچک می باشد و می تواند حداکثر از یک هارد مخصوص سیستم دوربین مدار بسته تا ظرفیت 10 ترابایت را پشتیبانی نماید. اندازه کیس DVR داهوا XVR5116HS I3 به صورت 260 در 237 میلی متر با احتساب بیرون زدگی پورت BNC می شود.

جنس بدنه دستگاه دی وی آر کاملا فلزی می باشد و از آنجای که دستگاه داهوا 5116HS-I3 از سری i داهوا می باشد دارای پنل جدید می باشد. در کنار بدنه اصلی یک سری شیار قرار داده شده است تا جریان هوا در داخل محفظه داخلی دستگاه 16 کانال DVR داهوا XVR5116HS-I3 به راحتی جریان داشته باشد.

اندازه ابعاد فیزیکی دستگاه 16 کانال DVR داهوا مدل DAHUA XVR 5116HS-I3
اندازه ابعاد فیزیکی دستگاه 16 کانال DVR داهوا مدل DAHUA XVR 5116HS-I3
همچنین برای اینکه دمای کاری دستگاه 5116HS I3 کنترل شود در کنار همین شیار ها که گفته شد یک فن تهویه هوا که دارای عملکردی به صورت هوشمند می باشد قرار داده شده است تا دمای کاری سیستم دوربین مدار بسته به صورت هوشمند با اتوماتیک کار کردن این فن در دستگاه XVR5116HS I3 کنترل شود.

پورت دستگاه XVR 5116 HS I3
در کنار بیان مشخصات ظاهری و فیزیکی به یک بخش مهم می رسیم و آن هم بیان ویژگی های پورت در دستگاه داهوا XVR 5116 HS I3 می باشد. در هر سیستم دوربین مدار بسته تعدادی پورت وجود دارد که عملکرد خاص خود را دارند و در دستگاه XVR5116HS-I3 نیز فراوانی پورت ها وجود دارد که در ادامه توضیح خواهیم داد.

پورت BNC در 5116HS-I3

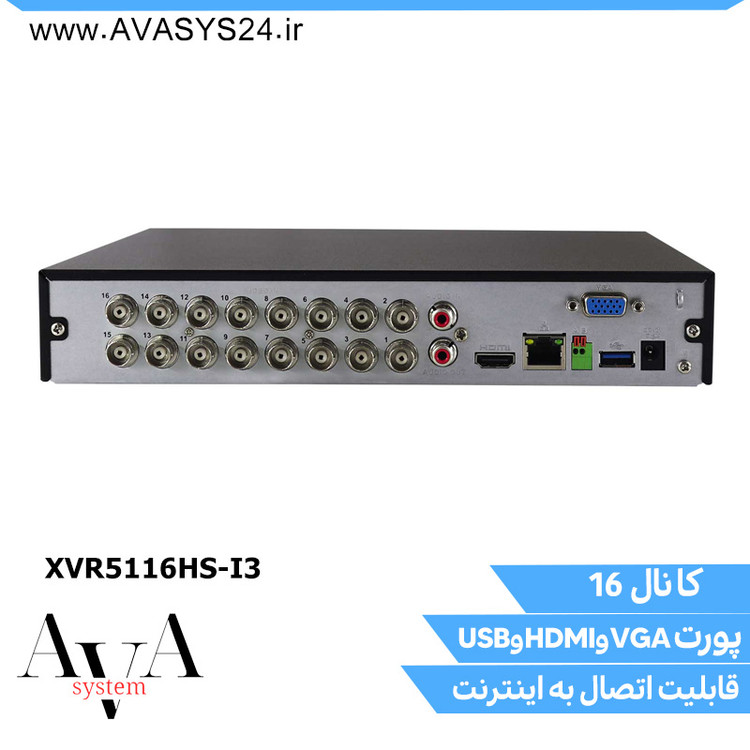

ورودی و خروجی های پنل پشتی دستگاه 16 کانال DVR داهوا مدل XVR 5116HS-I3 Dahua
ورودی و خروجی های پنل پشتی دستگاه 16 کانال DVR داهوا مدل XVR 5116HS-I3 Dahua
در یک سیستم دوربین مدار بسته آنالوگ بیس برای اینکه تصویر دوربین به دستگاه دی وی آر ارسال شود باید از یک کابل کواکسیال با مقاومت مشخص و دو فیش BNC در ابتدا و انتهای کابل استفاده کرد که یک طرف به دستگاه دی وی آر متصل می شود.

در دستگاه داهوا 5116HS-I3 همانطور که در قسمت های قبل بدان هم اشاره کردیم با توجه به شانزده کاناله بودنش دارای 16 پورت BNC ورودی تصویر به صورت واحد در نظر گرفته شده است. این پورت های BNC در دو ردیف که هر کدام دارای 8 پورت می باشند در پشت دستگاه داهوا XVR5116HS-I3 قرار گرفته شده اند.

در کنار پورت های BNC در گوشه سمت چپ بالا عددی قرار داده شده است که این در پورت BNC در دستگاه داهوا XVR 5116 HS I3 همان کانال تصویر در سیستم دوربین مدار بسته است. این کانال ها همانطور که گفته شد در پشت دستگاه 5116HS I3 به صورت 2 ردیف 8 تایی زوج و فرد قرار دارند.

پورت صدا دستگاه XVR5116HS-I3
در دستگاه داهوا XVR5116HS-I3 در کنار جایی که پورت ورودی سیستم دوربین مداربسته تمام می شود 2 پورت که به رنگ قرمز می باشد و همچنین به صورت فیش AV هستند قرار داده شده است.

این پورت های در دستگاه XVR 5116 HS I3 مربوط به صدا بوده که پورت بالایی پورت صدای ورودی می باشد و همانطور که در تصویر زیر آمده است این پورت در دستگاه XVR 5116HS I3 به صورت Audio In نمایش داده شده است.

صدا در سیستم دوربین مدار بسته معمولا به صورت میکروفون خارجی و به وسیله کابل کشی جداگانه به دستگاه دی وی آر اضافه می شود و در دستگاه XVR 5116 HS I3 این میکروفون خارجی به پورت Audio in متصل می شود.

در پایین پورت ورودی صدا در دستگاه XVR5116HS-I3 یک پورت دیگر وجود دارد که این پورت صدای خروجی سیستم دوربین مدار بسته شما می باشد که برای دریافت صدای دستگاه دی وی آر این پورت را باید به یک‌اسپیکر متصل نمایید.

در دستگاه XVR5116HS-I3 صدا به همین تک پورت ختم نمی شود و شما می توانید علاوه بر این تک پورت از راهکار راحتتری استفاده نمایید که به کارگیری دوربین مدار بسته صدا دار داهوا می باشد.

پرطرفدارترین و بهترین دوربین های صدا دار داهوا برای داهوا DAHUA XVR 5116 HS I3
دستگاه ضبط 16 کانال DVR داهوا 5116HS-I3 این قابلیت را داراست که از سری محصولات دوربین داهوا پشتیبانی کند. در دوربین مدار بسته صدا دار داهوا برای اتصال به دستگاه داهوا 5116HS-I3 نیازی به پورت صدا که در قسمت قبل بیان شد نمی باشد.

برای دریافت صدا دوربین از طریق همان پورت BNC استفاده می شود که در این پورت علاوه بر تصویر ، صدا نیز به دستگاه داهوا XVR5116HS-I3 ارسال می شود.

بنابراین استفاده از این دستگاه دی وی آر شانزده کانال 5116HS I3 به همراه دوربین مدار بسته صدادار باعث کاهش هزینه ها از جمله کابل کشی می شود و در هنگام خرید دوربین مداربسته ، قیمت دوربین مداربسته به شدت کاهش پیدا می کند.

از دوربین مدار بسته صدا دار داهوا می توان به مدل های زیر اشاره کرد.

1200emp-a
1200trqp-a
1200tp-a
1200tp
1400emp-a
1400trqp-a
1400tp-a
خروجی تصویر داهوا DAHUA XVR 5116 HS I3
در دستگاه داهوا 5116HS I3 برای نمایش تصویر دوربین مدار بسته و همچنین پخش منوی تنظیمات در دستگاه دی وی آر باید یک مانیتور داشته باشید که این مانیتور معولا به یک کابل VGA یا HDMI دارد.

خروجی VGA در دستگاه 16 کانال DVR داهوا مدل XVR 5116HS-I3 Dahua
خروجی VGA در دستگاه 16 کانال DVR داهوا مدل XVR 5116 HS I3 Dahua
در دستگاه داهوا XVR5116HS I3 هر دو پورت VGA و HDMI وجود دارد و با توجه به این که پورت HDMI دارای کیفیت تصویر بالاتری بوده و همچنین دارای این خاصیت است که می تواند صدا را در سیستم دوربین مدار بسته صدا دار ارسال کند پیشنهاد می شود از این پورت برای نمایش تصاویر در دستگاه XVR 5116 HS I3 و سیستم دوربین مداربسته خود استفاده نمایید.

خروجی HDMI در دستگاه 16 کانال DVR داهوا مدل XVR 5116HS-I3 Dahua
خروجی HDMI در دستگاه 16 کانال DVR داهوا مدل XVR 5116 HS I3 Dahua
port شبکه XVR 5116 HS I3
خروجی شبکه در دستگاه 16 کانال DVR داهوا مدل XVR 5116HS-I3 Dahua
خروجی شبکه در دستگاه 16 کانال DVR داهوا مدل XVR 5116 HS I3 Dahua
در ادامه بررسی پورت های XVR 5116 HS I3 می رسیم به پورت شبکه در این دستگاه دی وی آر شانزده کانال 5116 HS I3 که دارای قابلیت های منحصر به فردی می باشد. برای انتقال تصویر دوربین مدار بسته باید خروجی شبکه در دستگاه DVR داهوا 5116HS-I3 را به یک مودم شبکه که دارای اینترنت متصل می باشد وصل نمایید.

در قسمت معرفی داهوا 5116 HS I3 گفتیم که این دستگاه دی وی آر شانزده کانال داهوا 5116 HS I3 دارای قابلیت پشتیبانی از دوربین مداربسته تحت شبکه IP می باشد. از این رو برای دریافت تصویر دوربین مداربسته تحت شبکه IP در کنار دوربین های HD در DVR داهوا XVR5116HS I3 باید این دستگاه دی وی آر را به یک سوییچ شبکه از طریق همین پورت شبکه متصل نمایید.

انتقال تصویر دوربین مدار بسته در دستگاه داهوا XVR5116HS-I3
در دستگاه داهوا XVR5116HS-I3 برای انتقال تصویر باید در ابتدای امر روی گوشی موبایل خود نرم افزاری را که مربوط به انتقال تصویر در سیستم دوربین مداربسته داهوا می باشد را نصب نمایید. این نرم افزار که dmss می باشد را باید نصب کرده و سپس دستگاه 5116 HS-I3 را در آن رجیستر نمایید.

صحنه ضبط شده با دستگاه 16 کانال DVR داهوا مدل XVR 5116HS-I3 Dahua
صحنه ضبط شده با دستگاه 16 کانال DVR داهوا مدل XVR 5116 HS I3 Dahua
برای اضافه کردن دستگاه داهوا DAHUA XVR 5116 HS I3 شما باید سریال مربوط به انتقال تصویر P2P در این دستگاه دی وی آر شانزده کانال 5116HS I3 را در بخش مربوط وارد نمایید.

سپس باید پسوردی را که برای دستگاه DVR داهوا 5116 HS-I3 را وارد کرده تا دستگاه دی وی آر در داخل نرم افزار رجیستر شده و بالا بیاید. در نرم افزار انتقال تصویر دوربین مدار بسته در دستگاه DVR داهوا 5116HS-I3 شما می توانید در صورت داشتن دوربین مدار بسته صدادار از این نرم افزار صدای محیط را بشنوید. همچنین از دوربین مدار بسته متصل به دستگاه DVR داهوا 5116HS-I3 می تواند از طریق این نرم افزار یک عکس یا فایل ویدیویی تهییه نمایید.
