دستگاه XVR داهوا- DH-XVR5216AN-4KL-X

دستگاه 16 کانال سی وی آی
ساپورت دوربین تا کیفیت 8 مگاپیکسل (4K)
قابل تبدیل به دستگاه ان وی آر تا 24 عدد دوربین تحت شبکه 8 مگاپیکسل
1 عدد ورودی و 1 عدد خروجی صدا
خروجی HDMI – VGA – AV
فرمت ضبط  H265+
پشتیانی از 2 عدد هارد دیسک حداکثر 10 ترابایت
ضبط حساس به حرکت
سازگاری با سیستم عامل های ANDROID-IOS-MAC
بدنه فلزی

دستگاه داهوا مدل Dahua DH-XVR5216AN-4KL-X
در ابتدای امر باید به این موضوع اشاره کنیم که دستگاه داهوا XVR 5216AN 4KL X دارای کیس 2 هارد می باشد و از این حیث جزء دستگاه های کیس بزرگ می باشد. دستگاه داهوا XVR5216AN-4KL-X دارای بدنه فلزی و پنل جلویی پلاستیکی می باشد.

سایز دستگاه 5216 4KL X در طول ۳۷۵ میلی متر و در عرض با احتساب بیرون زدگی پورت های BNC دستگاه در حدود ۲۸۷ میلی متر می باشد.

این عرض را باید در هنگام نصب حدود 10 الی 15 سانتی متر برای خم کابل هم در فضایی مثل رک نیز در پشت دستگاه 5216 4K X باید اضافه کرد. ارتفاع دستگاه داهوا 5216AN-4KL-X نیز در حدود ۵۶ میلی متر می باشد. این دستگاه 2 هارد زمانی که هنوز هارد در داخل دستگاه قرار ندارد دارای وزنی در حدود ۲/۹ کیلوگرم میباشد.

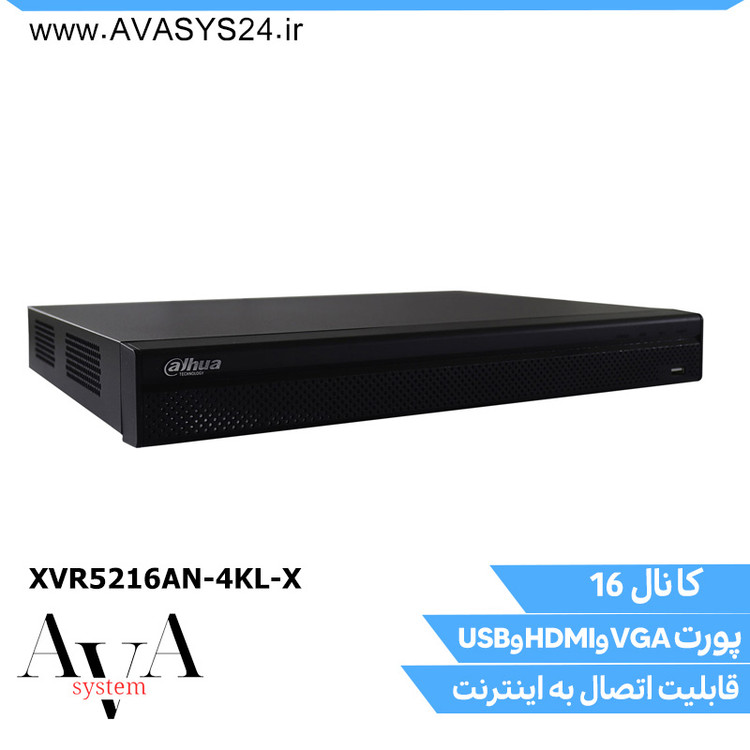

دستگاه داهوا مدل Dahua DH-XVR5216AN-4KL-X
اندازه ی ابعاد فیزیکی دستگاه داهوا مدل Dahua DH-XVR5216AN-4KL-X
پنل جلوی دستگاه XVR داهوا 5216AN-4KL-X به صورت توری شکل بوده و در قسمت جلوی پنل چراغ هایی برای اعلان حالت های مختلف دستگاه تعبیه شده است.

چراغ اول در سمت راست که POWER دستگاه 5216 4K می باشد نشان دهنده برق بوده و چنانچه XVR5216AN-4KL-X را به برق زده و کلید پشت DVR را روشن کنید این چراغ روشن خواهد شد.

اندازه فیزیکی دستگاه داهوا XVR5216AN-4KL-X
چراغ بعدی در DAHUA DH-XVR5216AN-4KL-X مربوط به شبکه می باشد و زمانی که دستگاه داهوا DAHUA DH-XVR5216AN-4KL-X را به یک سوییچ شبکه یا مودم از طریق پورت شبکه پشت دستگاه متصل نمایید این چراغ NET روشن خواهد شد.

چراغ سوم در دستگاه DAHUA DH-XVR5216AN-4KL-X مربوط به هارد بوده و با HDD نمایش داده می شود.

در دستگاه های ضبط تصویر دوربین مدار بسته بدون در نظر گرفتن  از هر برندی ذاتا هارد وجود ندارد و هنگام خرید دوربین مدار بسته این موضوع را  باید در نظر داشته باشید که از لحاظ قیمت دوربین مدار بسته، تعداد هارد و نوع آن می توان تاثیرگذار باشد.

حال زمانی که در داخل دستگاه 5216AN 4KL X هارد قرار بگیرد چراغ HDD در دستگاه روشن می شود. البته شایان ذکر است چنانچه دستگاه داهوا XVR5216AN-4KL-X را در ابتدای امر بدون هارد روشن کنید دستگاه شروع به بوق زدن عدم وجود هارد می کند که به نبود هارد در داخل سیستم دوربین مداربسته موجود را اطلاع رسانی نماید.

پورت های دستگاه XVR داهوا XVR5216AN 4KL X
دستگاه داهوا مدل Dahua DH-XVR5216AN-4KL-X
دستگاه داهوا مدل Dahua DH-XVR5216AN-4KL-X
در دستگاه های ضبط تصیویر در یک سیستم دوربین مدار بسته تعداد پورت هایی وجود دارند با شرح وظایف تعریف شده که دانستن این شرح وظایف برای کاربر در راه اندازی دستگاه دی وی آر می تواند راه گشا باشد.

دستگاه داهوا XVR5216AN-4KL-X نیز دارای تعداد پورت های فراوانی می باشد که در این بخش کاربرد هریک ذا به صورت جامع و کامل به همراه تصویر توضیح خواهیم داد.

پورت های BNC در دستگاه 5216AN-4KL-X
دستگاه داهوا مدل Dahua DH-XVR5216AN-4KL-X

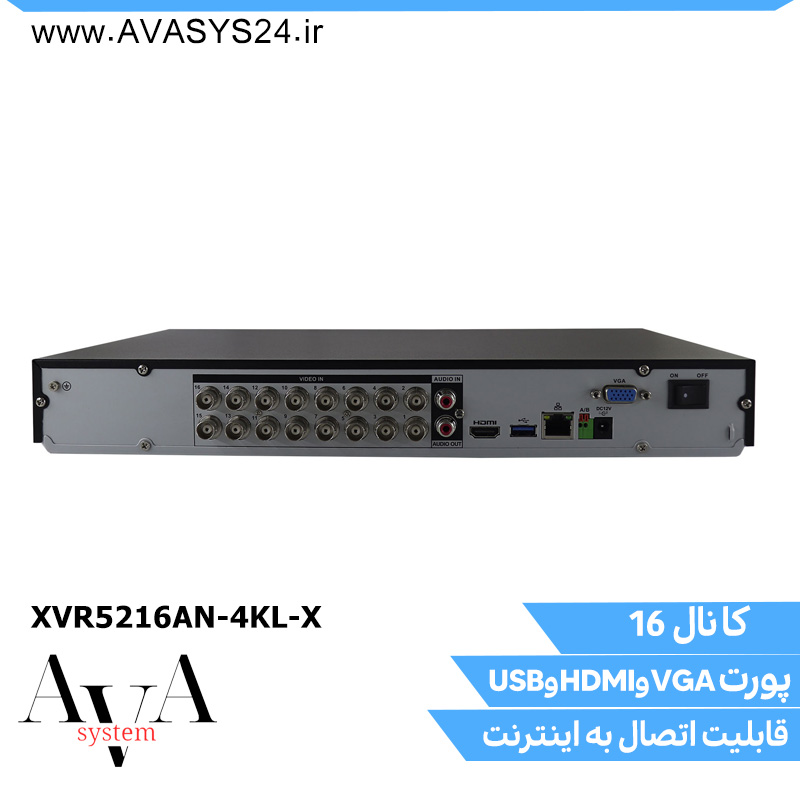

پورت های ورودی و خروجی پنل پشت دستگاه داهوا مدل Dahua DH-XVR5216AN-4KL-X
دستگاه ضبط XVR داهوا 5216AN 4KL X همانطور که پیش تر نیز بدان اشاره کردیم یک دستگاه 16 کانال می باشد و این موضوع بیانگر این مطلب است که دستگاه 5216 4K X می تواند 16 ورودی تصویر آنالوگ بیس با کابل کواکسیال داشته باشد.

تصویر دوربین مدار بسته مورد نظر از طریق کابل کواکسیال به دستگاه XVR داهوا XVR 5216AN 4KL X می رسد و از طریق پورت های BNC پشت دستگاه با توجه به کانال مورد نظر به پشت دستگاه متصل می شوند.

نکته ای که در مورد پورت BNC باید توضیح دهیم این است که در گوشه بالای سمت چپ هریک از این پورت ها یک عدد تعبیه شده است. این عدد در کنار پورت BNC دستگاه گویای شماره کانال تصویر دوربین مدار بسته مورد نظر در دستگاه داهوا 5216AN 4KL X می باشد.

این کانال های BNC در دو ردیف 8 تایی زوج و فرد که ردیف پورت های BNC زوج در بالا و پورت های BNC فرد در ردیف پایین به ترتیب قرار دارند. این پورت های BNC پشت دستگاه XVR داهوا 5216 4KL X تحت عنوان VIDEO IN نمایش داده شده اند.

پورت صدا در دستگاه XVR داهوا DAHUA DH-XVR5216AN-4KL-X
پورت صدا در دستگاه داهوا مدل Dahua DH-XVR5216AN-4KL-X
پورت صدا در دستگاه داهوا مدل Dahua DH-XVR5216AN-4KL-X
در سیستم دوربین مدار بسته آیتم صدا به عنوان یک آپشن می باشد. در دستگاه داهوا XVR5216AN-4KL-X در کنار پورت های BNC دو پورت صدا که به رنگ قرمز رنگ می باشد وجود دارد.

پورت بالایی که با AUDIO IN نمایش داده شده است مربوط به میکروفون ورودی می باشد و‌چنانچه شما در سیستم دوربین مدار بسته خود بخواهید صدا داشته باشید باید میکروفون مد نظر را از طریق این پورت در پشت دستگاه XVR داهوا XVR5216AN-4KL-X به میکروفون نصب نمایید.

همچنین در دستگاه دی وی آر 16 کانال داهوا 5216AN 4KL X برای این که صدای دستگاه دی وی آر را بتوانید دریافت نمایید می توانید این پورت را به یک اسپیکر یا پخش کننده صدا متصل نمایید.

باید به این نکته اشاره کنیم که از آنجایی که در ادامه توضیح خواهیم داد که دستگاه داهوا XVR5216AN-4KL-X دارای تکنولوژی HDCVI می باشد، می تواند از دوربین های مدار بسته صدا دار داهوا پشتیبانی کند.

اتصال دوربین های صدا دار به دستگاه XVR5216AN-4KL-X
از این رو برای متصل کردن دوربین های صدا نیازی به کابل کواسیال اضافی و همچنین پورت AV توضیح داده شده در بالا نیست و تمام 16 پورت BNC دستگاه داهوا علاوه بر تصویر با کیفیت بالا می توانند صدا را هم انتقال دهند. البته باید حتما از مدل های صدا دار داهوا به عنوان مثال :

1400empa
1200empa
1400tpa
1200tpa
1200tp
استفاده کنید. بنابراین می توان به این موضوع پی برد که چرا در پشت دستگاه داهوا 5216AN-4KL-X فیط یک پورت صدا وجود دارد که به خاط وجود دوربین های تکنولوژی بالای داهوا می باشد.

در ضمن یک سیستم دوربین مداربسته که دستگاه ایکس وی آر داهوا XVR5216AN-4KL-X به کار رفته باشد اگر کاربر قصد داشته باشد تا آپشن صدا را پیاده سازی کند، به کار گیری این دستگاه 5216 4KL X از نظر قیمت دوربین مداربسته باعث‌صرفه جویی می شود.

پورت های تصویر خروجی در دستگاه 5216AN-4KL-X
پورت VGA در دستگاه داهوا مدل Dahua DH-XVR5216AN-4KL-X
پورت VGA در دستگاه داهوا مدل Dahua DH-XVR5216AN-4KL-X
در دستگاه هایی که برای ضبط تصویر در یک سیستم دوربین مدار بسته به کار می رود از دو پورت به صورت عام برای نمایش تصویر استفاده می شود که هر 2 این پورت ها در دستگاه داهوا 5216AN-4KL-X وجود دارد.

پورت اول VGA که نهایت می تواند کیفیت 1080P را نمایش دهد و پورت دیگر HDMI می باشد که در دستگاه داهوا 5216AN-4KL-X قابلیت نمایش با کیفیت 4K را داراست.

پورت HDMI در دستگاه داهوا مدل Dahua DH-XVR5216AN-4KL-X
پورت HDMI در دستگاه داهوا مدل Dahua DH-XVR5216AN-4KL-X
در مورد نمایش تصویر باید این توضیح را بدهیم از آن جایی که دستگاه داهوا XVR 5216 AN 4KL X یک دستگاه 4K می باشد برای دریافت تصویر با کیفیت بالا و مطلوب حتما از پورت HDMI دستگاه 5216 4K X که قابلیت پخش صدا را در صورت استفاده از دوربین های صدا دار در سیستم دوربین مدار بسته را داراست استفاده نمایید.

پورت شبکه XVR5216AN-4KL-X
پورت NETWORK در دستگاه داهوا مدل Dahua DH-XVR5216AN-4KL-X
پورت NETWORK در دستگاه داهوا مدل Dahua DH-XVR5216AN-4KL-X
دستگاه داهوا 5216AN 4KL X دستگاهی است که برای انتقال تصویر و همچنین پشتیبانی از دوربین های تحت شبکه که دارد باید به شبکه وصل شود.

برای وصل شدن به شبکه این دستگاه ۱۶ کانال داهوا 5216 4K X از طریق پورت شبکه پشت دستگاه که دارای سرعت 1000Mbps می باشد استفاده کنید.

با وصل شدن این پورت به سوییچ‌ شبکه چراغ های کنار آن روشن می شود. در ادامه بشتر راجع به انتقال تصویر دوربین مداربسته و همچنین پشتیبانی از دوربین های تحت شبکه در دستگاه داهوا 5216AN 4KL X توضیح خواهیم داد.

پورت USB در دستگاه داهوا 5216AN-4KL-X
در دستگاه های ضبط تصویر دوربین مدار بسته تولید شده در سال های اخیر برای اینکه کاربر به تنظیمات دستگاه وارد شود باید از طریق موس به سیستم متصل شود.

برای اتصال موس به دستگاه XVR داهوا 5216AN-4KL-X از پورت USB تعبیه شده در پشت دستگاه کنار پورت شبکه یا پورت جلوی دستگاه استفاده میکنیم. از دیگر کاربرد های پورت USB در دستگاه 5216AN 4KL X می توان به زمانی اشاره کرد که می خواهیم از تصاویر ضبط شده یک فایل بکاپ تهیه نماییم.

برای این منظور باید حافظه خود را از طریق پورت USB به یکی از 2 پورت گفته شده در دستگاه 16 کانال داهوا 5216 4KL X متصل کرده و اقدام به بکاپ گیری نمایید.

واسط RS485 در دستگاه داهوا XVR5216AN-4KL-X
دوربین مدار بسته را در یک دسته بندی کلی می توان به صورت ثابت و چرخشی دسته بندی کرد. در دوربین مدار بسته چرخشی یا متحرک کاربر باید دوربین را از طریق یک مدار فرمان که یک سرش به دستگاه دی وی آر متصل می شود و سر دیگرش به دوربین متصل می شود وصل نماید.

گفتنی است این واسط در دستگاه دی وی آر 16 کانال داهوا مدل دستگاه داهوا DAHUA DH-XVR5216AN-4KL-X از طریق پورت RS-485 دستگاه صورت می گیرد.

این پورت سبز رنگ در کنار پورت شبکه به صورت A/B نمایش داده شده است. در دوربین مدار بسته داهوا که متحرک باشد با توجه به پشتبانی از فرمت HDCVI داهوا این قابلیت را داراست که کنترل دوربین مدار بسته از طریق دیتایی که از طریق کابل کواکسیال ارسال می شود دوربین را کنترل نماید.

لازم به ذکر است نبود این کابل اضافی کنترل در استفاده از دوربین مدار بسته داهوا ، این ویژگی را برای یک پروژه با تعداد بالای دوربین متحرک به وجود می آورد که پروژه از لحاظ اقتصادی و قیمت دوربین مداربسته کاملا به صرفه باشد و از این رو خرید دوربین مدار بسته داهوا را توجیه اقتصادی نیز می نماید.

مشخصات فنی دستگاه XVR داهوا DAHUA DH-XVR5216AN-4KL-X
دستگاه داهوا مدل Dahua DH-XVR5216AN-4KL-X
مشخصات فنی دستگاه داهوا مدل Dahua DH-XVR5216AN-4KL-X
در معرفی دستگاه ضبط XVR داهوا مدل 5216AN 4KL X به این نکته اشاره کردیم که این دستگاه 16 کانال دارای کیفیت 4K می باشد. در مورد این دستگاه تولیدی شرکت داهوا باید بگوییم که دارای تکنولوژی پایه HDCVI می باشد و در تکنولوژ ی HDCVI این قابلیت را داراست که از کیفیت های :

4k
6MP
5MP
4MP
1080P
به صورت کاملا فول فریم یعنی فریم ریت 25 فریم بر ثانیه پشتیبانی کند . همچنین دستگاه XVR داهوا 5216AN 4KL X قابلیت پشتیبانی از دوربین مداربسته با کیفیت تصویر 720P را فریم ریت ۵۰ و ۶۰ فریم بر ثانیه نمایش می دهد.

پشتیبانی از سایر فرمت های HD در دستگاه 5216AN-4KL-X
در نام دستگاه داهوا 5216AN 4KL X پیشوند XVR می باشد و این به معنای پشتیبانی دستگاه 16 کانال داهوا 5216 4K X از دوربین مداربسته AHD و HDCVI می باشد. دستگاه 5216AN 4KL X قابلیت پشتیبانی از دوربین مدار بسته AHD و HDCVI با کیفیت تصویر:

5MP
4MP
3MP
1080P
720P
را به صورت فول فریم 25 فریم بر ثانیه دارا می باشد. از این رو دستگاه داهوا XVR5216AN-4KL-X مورد توجه مخاطبین غیر برند داهوا به خاظر قابلیت ها بالا در پشتیبانی از دوربین مدار بسته مگاپیکسل بالا می باشد.

لازم به ذکر است که دستگاه XVR داهوا 5216AN 4KL X قابلیت پشتیبانی از دوربین مداربسته آنالوگ یا به اختصار CVBS را نیز داراست. تمام فرمت های گفته شده با وصل شدن دوربین مدار بسته مورد نظر بدون هیچ تنظیمی و به صورت خودکار بر روی دستگاه نمایش داده شده و تصویرش بالا می آید.

پشتیبانی از دوربین های تحت شبکه در دستگاه داهوا XVR5216AN-4KL-X
یکی از قابلیت های ویژه، کاربردی و به روز در دستگاه داهوا 5216AN 4KL X پشتیبانی از دوربین مدار بسته شبکه در کنار دوربین مداربسته ورودی BNC می باشد.

در دستگاه XVR داهوا XVR5216AN-4KL-X کنار 16 کانال اسمی ورودی BNC می توان 8 کانال دوربین مدار بسته IP یا تحت شبکه یعنی 16+8 جمعا 24 کانال نمایش دهد.

کیفیت دوربین مدار بسته تحت شبکه قابل پشتیبانی در دستگاه داهوا XVR5216AN 4KL X می تواند تا کیفیت ۸ مگاپیکسل باشد و هنگام انتخاب و خرید دوربین مداربسته IP باید به این نکته اساسی توجه داشته باشید که حداکثر پهنای باند ورودی دستگاه DAHUA DH-XVR5216AN-4KL-X برابر با 96Mbps می باشد.

فن هوشمند در دستگاه ضبط XVR داهوا 5216AN 4KL X
در دستگاه داهوا مدل 5216AN 4KL X برای اینکه دمای پردازنده مرکزی دستگاه از یک حدی بالاتر نرود از یک فن که به صورت هوشمند کار می کند استفاده شده است.

در دستگاه های ضبط تصویر دوربین مداربسته فاقد این تکنولوژی، فن دستگاه به صورت 24 ساعته کار می کند و باعث سر و صدا و کاهش عمر فن و دستگاه می شود. اما در دستگاه داهوا 5216 4K X با بهره گیری از فن هوشمند ، فن دستگاه نسبت به دمای سیستم روشن و خاموش می شود.

قابلیت هوشمند در دستگاه 5216AN-4KL-X
دستگاه داهوا مدل Dahua DH-XVR5216AN-4KL-X
دستگاه داهوا مدل Dahua DH-XVR5216AN-4KL-X
یکی از قابلیت های کاربردی در دستگاه Dahua 5216AN 4KL X قابلیت هوشمند IVS که مخفف Intelligent Video System که به معنای سیستم ویدیویی هوشمند می باشد.

در این قابلیت کاربردی دستگاه داهوا XVR 5216AN 4KL X این امکان را دارد تا تصاویر دوربین مدار بسته از اشیا متحرک را بتواند در وهله اول شی مورد نظر را تشخیص و وهله دوم شی مورد نظر را شناسایی نماید.

این قابایت پیشرفته در شناسایی جسم متحرک در تصویر دوربین مدار بسته از طریق پردازش تصویر لبه های تصویر دریافتی صورت می گیرد. از مصداق این فناوری هوشمند می توان به تشخیص چهره و همچنین بازبینی تصاویر دوربین مداربسته ضبط شده به صورت هوشمند می باشد.

در این روش بازبینی هوشمند در دستگاه XVR داهوا DAHUA 5216 AN 4KL X کارایی نسبت به بازبینی در حالت تشخیص حرکت بالاتر رفته و در وقت کاربر به طور چشم گیری صرفه جویی می شود.

ذخیره و پشتیبانی در دستگاه داهوا XVR5216AN-4KL-X
در معرفی دستگاه داهوا XVR 5216 AN 4KL X‌ به این نکته اشاره کردیم که این دستگاه دارای کیس 2 هارد می باشد و قابلیت پشتیبانی از 2 هارد می باشد. این هارد در این دستگاه می توانند هریک تا ۱۰ ترا بایت و جمعا تا ۲۰ ترا بایت را پشتیبانی نمایند. در انتخاب هارد برای یک سیستم دوربین مدار بسته باید به نکات زیر توجه نمایید:

نکات مهم برای انتخاب هارد برای دستگاه داهوا XVR5216AN-4KL-X
– تعداد دوربین مدار بسته که قرار است به دستگاه دی وی آر شانزده کانال داهوا 5216 4KL X متصل شود به چه تعداد است

– دوربین مدار بسته متصل به دستگاه داهوا 5216 4K L X دارای چه کیفیت تصویری هستند

فرمت فشرده سازی تصویر کانال دوربین مداربسته به چه صورت است

تعداد روز هایی که قرار است تصویر دوربین مدار بسته یا دوربین های مورد نظر روی دستگاه 5216 4K X ذخیره شوند به چه تعدادی است

حالت های ضبط دوربین مدار بسته در کانال مورد نظر به چه صورت است، به عنوان مثال حالت ضبط دائم یا تشخیص حرکت یا بر اساس قابلیت های هوشمند دستگاه ضبط XVR داهوا 5216AN 4KL X باشد.

با توجه به تمام معیار های گفته شده در انتخاب هارد ، کاربر اقدام به انتخاب هارد با ظرفیت مشخص برای سیستم دوربین مدار بسته موجود می نماید که این هارد و ظرفیت آن می تواند در قیمت دوربین مدار بسته به طور کلی و بهای تمام شده سیستمی که دستگاه داهوا 5216AN-4KL-X در آن به کار رفته است دخیل باشد.

انتقال تصویر دوربین مدار بسته در دستگاه 5216AN-4KL-X
یکی از آپشن کاربردی و مهم انتقال تصویر می باشد. در 5216 AN 4KL X از 2 طریق امکان انتقال تصویر وجود دارد یکی به صورت آیپی استاتیک و دیگری از طریق امکان انتقال تصویر P2P.

در 5216 4K X می توان برای کاربران خارجی ۱۲۸ کاربر اضافه کرد با این توضیح که هر کاربر می تواند طبق دسترسی هایی که ادمین سیستم برایش تعریف می کند به سیستم دوربین مداربسته موجود دسترسی داشته و دوربین داهوا خود را مانیتور نماید.

پشتیبانی از گوشی های هوشمند در دستگاه 5216AN-4KL-X
دستگاه ضبط XVR داهوا مدل DAHUA DH-XVR5216AN-4KL-X برای انتقال تصویر دوربین مدار بسته می تواند از طریق نرم افزار های موبایلی که بر روی گوشی های هوشمند نصب می شوند کار انتقال تصویر را انجام دهد.
