دستگاه دی وی آر ۱۶ کانال داهوا مدل DH-XVR5216AN-4KL-I3

دستگاه دی وی ار داهوا مدل DH-XVR5216AN-4KL-I3
دستگاه دی وی ار داهوا مدل DH-XVR5216AN-4KL-I3 از پرفروش ترین محصولات سری توربو اچ دی کمپانی داهوا میباشد.

که از کیفیت و قیمت مناسبی برخوردار است.

دستگاه DH-XVR5216AN-4KL-I3 دارای ۱۶ پورت ورودی تصویر (BNC) و ۱ عدد ورودی و ۱ عدد خروجی صدا (RCA)

یک عدد پورت ۳ USB و یک عدد  USB 2 – خروجی تصویر HDMI و VGA فول اچ دی نیز میباشد .

ولتاژ ورودی این دستگاه بین ۱۲ ولت و جریان مصرفی برابر با ۵ امپر از نوع جریان ثابت DC

و مصرف برقی برابر با ۱۵ وات رانیز دارد .

نحوه اتصال دوربین مداربسته به این دستگاه از طریق کابل کواکسیال یا ترکیبی به متراژ حداکثر ۵۰۰ متر و از طریق سوکت BNC نیز میباشد .

ساپورت دوربین های TVI و AHD تا کیفیت ۸ مگاپیکسل و CVI تا ۸ مگاپیکسل و همچنین پشتیبانی از دوربین های انالوگ .

این دستگاه علاوه بر ساپورت ۱۶ عدد دوربین توربو اچ دی قابلیت ورودی ۱۶ عدد دوربین تحت شبکه (IP CAMERA)

تا کیفیت حداکثر ۸ مگاپیکسل و هوش مصنوعی رانیز دارد .

قابلیت ضبط تصاویر با رزولیشون های ۴K, 6MP, 5MP, 4K-N, 4MP, 3MP, 4M-N, 1080P, 720P,
۹۶۰H, D1, CIF

و فرمت ضبط AI Coding/H.265+/H.265/H.264+/H.264.264  که تصاویر را ۲ برابر فشرده تر ضبط میکند

که باعث صرفه جویی در میزان ظرفیت هارد دیسک و بکاپ طولانی مدت میشود .

دستگاه مدل DH-XVR5216AN-4KL-I3 قابلیت ساپورت ۲ عدد هارد دیسک تا ظرفیت ۱۶ ترابایت را نیز دارد .

دستگاه مدل DH-XVR5216AN-4KL-I3 دارای ۱ عدد پورت شبکه ۱۰/۱۰۰/۱۰۰۰ میباشد که قابلیت متصل شدن ۱۲۸ کاربر همزمان را دارد .

پشتیبانی از پروتکل های شبکه

HTTP, HTTPS, TCP/IP, IPv4/IPv6, Wi-Fi, 3G/4G, SNMP,
UPnP, RTSP, UDP, SMTP, NTP, DHCP, DNS, IP Filter,
PPPoE,DDNS, FTP, Alarm Server, P2P,IP Search (Supports
Dahua IP camera, DVR, NVS, etc.)

قابلیت ضبط حساس به حرکت و همچنین پخش همزمان ۱/۴/۹/۱۶ کانال پلی بک .

سازگاری با سیستم عامل های اندروید و IOS توسط

مشخصات فیزیکی دستگاه دی وی ار داهوا مدل DH-XVR5216AN-4KL-I3
بدنه دستگاه داهوا مدل DH-XVR5216AN-4KL-I3 تشکیل شده از فلز است .

مناسب برای نصب در محیط های داخلی

شرایط گارانتی
دستگاه داهوا مدل DH-XVR5216AN-4KL-I3 دارای ۲ سال گارانتی تعویض



دستگاه داهوا DAHUA XVR 5216AN 4KL I3
در این قسمت می خواهیم یک دستگاه DVR پیشرفته و به روز یعنی دستگاه ضبط 16 کانال XVR داهوا مدل DAHUA DH-XVR5216AN-4KL-I3 را برای شما به صورت جامع و کامل معرفی نمایبم. از ویژگی های برجسته دستگاه DVR داهوا 5216AN-4KL-I3 کیفیت 4K می باشد و این قابلیت را داراست که دوربین مداربسته تا کیفیت 4k را نمایش دهد.

از دیگر ویژگی های مهم و کاربردی در دستگاه XVR داهوا DAHUA XVR 5216 AN 4KL I3 قابلیت H.265+ می باشد که در این روش از فشرده سازی تصاویر دوربین مداربسته بر روی هارد باعث صرفه جویی چشمگیری در هارد دستگاه 5216AN 4KL I3 می شود.

و هنگام انتخاب دستگاه داهوا 5216AN 4KL I3 زمان خرید دوربین مداربسته می تواند یک انتخاب کاملا به صرفه از دید قیمت دوربین مداربسته باشد. از دیگر محسنات دستگاه DVR داهوا XVR-5216AN-4KL-I3 می توان به قابلیت های هوشمند این دستگاه با توجه به سری I بودن این دستگاه دی وی آر اشاره کرد.

در بخش های بعدی راجع به قابلیت های هوشمند دستگاه XVR داهوا Dahua XVR 5216 AN 4KL I3 به صورت جامع توضیح خواهیم داد.

مشخصات ظاهری دستگاه XVR داهوا DAHUA XVR 5216AN 4KL I3
دستگاه داهوا DAHUA XVR 5216AN 4KL I3
دستگاه داهوا DAHUA XVR 5216AN 4KL I3
در نگاه اول به کیس دستگاه DVR داهوا 5216AN 4KL I3 به این موضوع پی خواهید برد که کیس این دستگاه از سری کیس های دستگاه DVR سری I بوده و دارای طراحی جدید می باشد. دستگاه XVR داهوا DAHUA DH-XVR5216AN-4KL-I3 دارای کیس دو هارد می باشد و نسبت به کیس های تک هارد کشیده تر می باشد.

اندازه ی ابعاد فیزیکی دستگاه داهوا مدل Dahua XVR5216AN-4KL-I3
اندازه ی ابعاد فیزیکی دستگاه داهوا مدل Dahua XVR5216AN-4KL-I3
نکته دیگر در مورد کیس اندازه های این کیس است که دارای کیس در طول به اندازه ۳۷۵ میلی متر بوده و در عرض با احتساپ پورت های BNC دستگاه دی وی آر داهوا ۲۸۹ میلی متر می باشد و همچنین ارتفاع کیس دستگاه XVR داهوا XVR 5216 An 4KL I3 در حدود ۵۳ میلی متر می باشد.

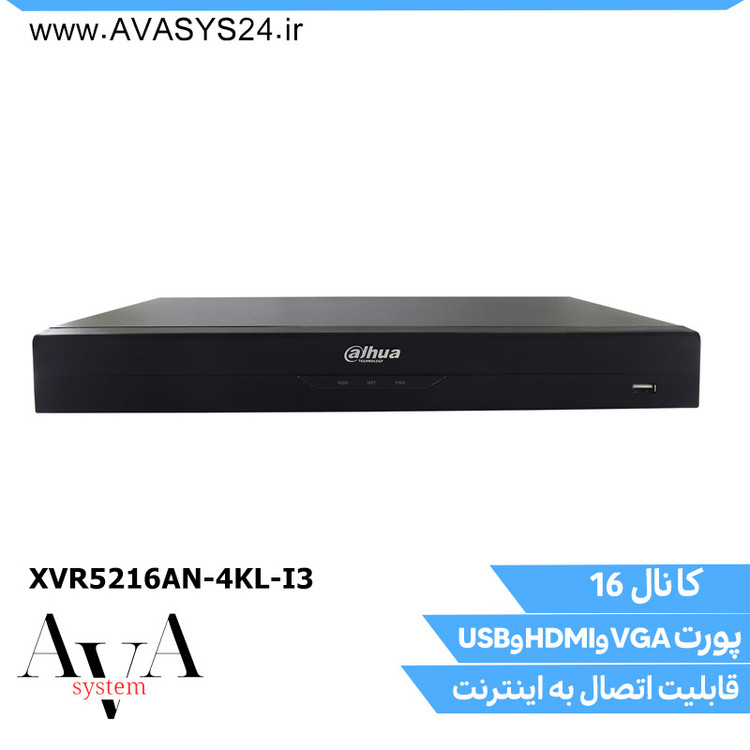

مفهوم چراغ های جلوی پنل داهوا 5216AN-4KL-I3
در قسمت پنل جلوی دستگاه داهوا XVR 5216 An 4KL I3 Dahua که از جنس پلاستیک می باشد در وسط پنل 3 چراغ کاربردی تعبیه شده است که هر کدام را به تفضیل توضیح خواهیم داد. چراغ اول در پنل این دستگاه DVR مربوط به پاور دستگاه بوده و به صورت PWR می باشد و روشن بودن این چراغ دال بر برق دار بدون دستگاه دی وی آر می باشد.

چراغ دوم دستگاه DVR داهوا مدل Dahua XVR 5216 AN 4KL I3 مربوط به شبکه این دستگاه بوده و با NET مشخص می شود و روشن بودن چراغ این قسمت دال بر وصل بودن تین دستگاه دی وی آر به مودم یا سوییچ شبکه می باشد.

چراغ سوم در دستگاه داهوا مدل DAHUA XVR5216AN 4KL I3 مربوط به هارد در سیستم دوربین مدار بسته می باشد و اگر در این دستگاه XVR هارد وجود داشته باشد و از طرفی دستگاه XVR داهوا 5216 4K I3 هارد را شناخته باشد، این چراغ جلوی پنل که به صورت HDD نمایش داده می شود روشن می شود.

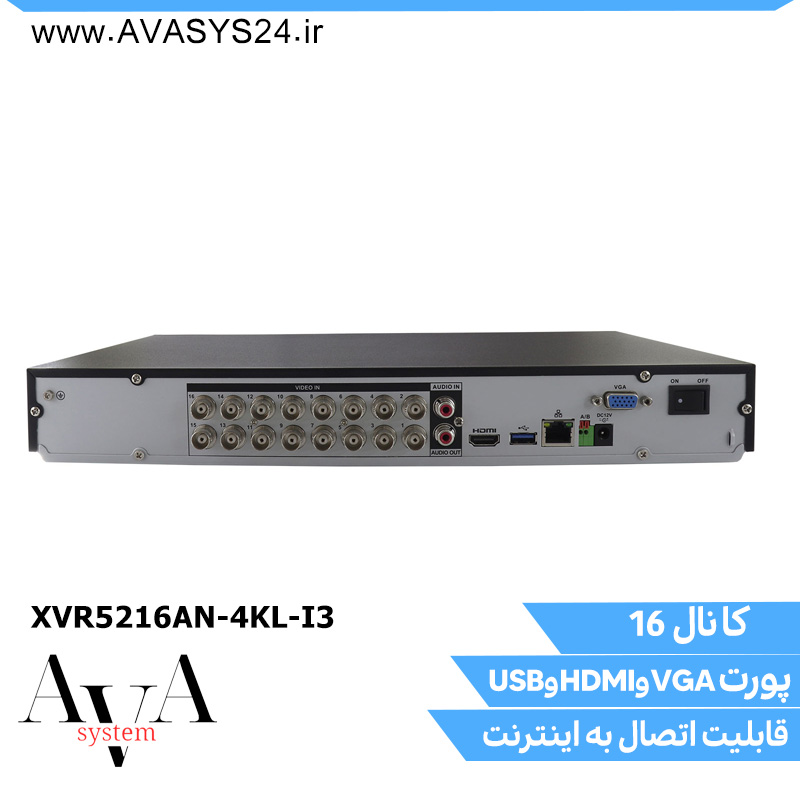

پورت های دستگاه XVR داهوا مدل XVR 5216 An 4KL I3 Dahua
پنل پورت های ورودی و خروجی دستگاه داهوا مدل Dahua XVR5216AN-4KL-I3
پنل پورت های ورودی و خروجی دستگاه داهوا مدل Dahua XVR5216AN-4KL-I3
در دستگاه های ضبط تصاویر دوربین مداربسته و همچنین دستگاه DVR داهوا تعداد پورت ورودی و خروجی با کارکرد های متفاوت وجود دارند که هر کدام را در این بخش به تفضیل توضیح خواهیم داد:

پورت تصویر یا پورت BNC در دستگاه ایکس وی آر 16 کانال داهوا مدل 5216AN-4KL-I3
دستگاه داهوا DAHUA XVR 5216AN 4KL I3
دستگاه داهوا DAHUA XVR 5216AN 4KL I3
در قسمت پنل پشت دستگاه XVR داهوا مدل DAHUA DH-XVR5216AN-4KL-I3 حدود 16 پورت متحدالشکل برای ورودی تصویر بوده و به اختصار به آن ها پورت های BNC گفته می شود وجود دارد.

این پورت های BNC از طریق کابل کواکسیال و فیش BNC به دوربین مداربسته مورد نظر وصل شده و تصویر دوربین را به دستگاه دی وی آر ارسال می نماید.

نکته ای که در مورد پورت BNC وجود دارد عددی است که در گوشه سمت چپ بالای هر پورت نوشته شده که این بیانگر کانال دوربین مداربسته مورد نظر در دستگاه DVR داهوا XVR 5216 AN 4KL I3 Dahua می باشد که این کانال هنگام جانمایی تصاویر در دستگاه دی وی آر و همچنین بازبینی تصاویر ضبط شده بسیار مهم می باشد.

پورت های BNC در 2 ردیف قرار داده شده اند که پورت های زوج دستگاه ضبط XVR داهوا مدل DAHUA 5216AN 4KL I3 در ردیف بالا و پورت های فرد دستگاه XVR داهوا XVR5216AN 4KL I3 DAHUA در ردیف پایین به ترتیب قرار گرفته اند. تمامی این پورت ها در پشت دستگاه در باکس به اسم video in جای داده شده است.

پورت صدا در دستگاه ضبط کننده XVR داهوا Dahua XVR 5216 AN 4K L I3
پورت Audio دستگاه XVR داهوا مدل 5216AN 4KL I3
پورت Audio دستگاه XVR داهوا مدل 5216AN 4KL I3
در دستگاه DVR داهوا DAHUA XVR 5216 AN 4KL I3 در کنار پورت های BNC همانطور که در تصویر دیده می شود دو پورت قرمز رنگ AV دیده می شود که مربوط به صدا در دستگاه DVR می باشد که به صورت بالا و پایین جای گرفته است.

پورت بالایی در دستگاه ضبط XVR داهوا Dahua XVR5216AN 4KL I3 مربوط به صدا ورودی بوده که با Audio In نمایش داده می شود و پورت پایینی مربوط به صدای خروجی بوده و با Audio out نشان داده شده است که برای دریافت صدای سیستم این پورت خروجی صدا باید به یک اسپیکر متصل شود.

همچنین برای دریافت صدای میکروفون خارجی در دستگاه XVR داهوا 5216AN 4KL باید میکروفون مد نظر را به این پورت ورودی صدا وصل کرد. اما اگر قصد دارید تا سیستم دوربین مداربسته شما تعداد صدای بیشتری داشته باشد از خاصیت انتقال صدا روی کابل کواکسیال که دستگاه داهوا DAHUA 5216An 4kL نیز از آن پشتیبانی می کند استفاده نمایید.

اقصادی بودن دستگاه ضبط داهوا 5216AN-4KL-I3 با حذف کابل اضافه برای انتقال صدا
در این ویژگی کاربردی از دوربین مداربسته داهوا صدادار استفاده می شود که علاوه بر تصویر با کیفیت فارغ از هرکیفیتی می تواند صدا را با بهترین کیفیت ممکن بر روی همان کابل کواکسیال تصویر که از طریق پورت BNC به دستگاه ضبط XVR داهوا XVR 5216AN 4KL I3 DAHUA متصل شده است انتقال دهد.

از ویژگی های دوربین مدار بسته صدادار داهوا می توان به کیفیت بی نظیر صدای این دوربین در کنار میکروفون خارجی دانست و از آنجایی که کابل کشی برای انتقال صدا حذف می شود باعث صرفه جویی قابل توجهی از نظر مالی و کاری می شود.

از این استفاده از دستگاه DVR داهوا با قابلیتی که دارد و کاهش هزینه هایی که سبب می شود جهت اقتصادی کردن یک پروژه دوربین مداربسته و کاهش هزینه خرید دوربین مداربسته جایگاه ویژه داشته و اگر معیار یک سیستم دوربین مداربسته قیمت دوربین مداربسته باشد انتخاب دستگاه XVR داهوا XVR5216AN-4KL-I3 DAHUA کاملا مقرون به صرفه می باشد.

پورت تصویر در دستگاه ضبط کننده XVR داهوا مدل 5216AN-4KL-I3
پورت HDMI دستگاه XVR داهوا مدل Dahua XVR 5216AN 4KL I3
پورت HDMI دستگاه XVR داهوا مدل Dahua XVR 5216AN 4KL I3
در دستگاه XVR داهوا DAHUA 5216AN 4KL I3 برای نمایش دوربین مداربسته و همچنین منوی دستگاه دی وی آر باید از طریق یکی از پورت های تصویر VGA یا HDMI پشت دستگاه، این دستگاه دی وی آر را به صفحه نمایشگر مورد نظر وصل کرد.

پورت VGA دستگاه XVR داهوا مدل Dahua XVR 5216AN 4KL I3
پورت VGA دستگاه XVR داهوا مدل Dahua XVR 5216AN 4KL I3
در پورت VGA دستگاه داهوا 5216 4KL می توان تصاویر با کیفیت 1080 دریافت کرد و در مقابل از پورت HDMI می توان کیفیت تصاویر با رزولوشن 4K دریافت کرد.

که با توجه به قابلیت 4K در دستگاه XVR داهوا XVR 5216 An 4K L I3 و امکان وصل شدن دوربین مداربسته 4k به این دستگاه پیشنهاد میشه حتی المقدور از پورت HDMI این دستگاه که علاوه بر نمایش تصویر باکیفیت ، قابلیت نمایش صدا را نیز دارا می باشد.

پورت USB در دستگاه ضبط کننده XVR داهوا DAHUA XVR5216AN 4KL I3
همانطور که در تصویر می بینید در پشت و جلوی دستگاه داهوا DAHUA XVR 5216An 4KL I3 پورت USB وجود دارد که یکی برای وصل شدن این پورت ها به موس سیستم و دسترسی کاربر به منوی تنظیمات دستگاه DVR کارایی داشته و پورت دیگر برای زمان بکاپ گیری و تهیه فایل از تصاویر ضبط شده دوربین مداربسته مورد نظر کارایی دارد.

پورت شبکه در دستگاه DVR داهوا مدل 5216 AN 4KL
پورت شبکه دستگاه XVR داهوا مدل Dahua XVR 5216AN 4KL I3
پورت شبکه دستگاه XVR داهوا مدل Dahua XVR 5216AN 4KL I3
در دستگاه داهوا XVR 5216AN 4KL I3 برای انتقال تصویر دوربین مداربسته از طریق روش آسان P2P یا روش آیپی استاتیک باید دستگاه DVR از طریق پورت شبکه تعبیه شده در پشت دستگاه به یک مودم وصل شود.

از آنجایی که دستگاه ضبط XVR داهوا DAHUA XVR 5216 AN 4K L I3 قابلیت نمایش دوربین مداربسته تحت شبکه را داراست، خود باید برای اینکه در سبکه قرار بگیرد دارای یک آدرس آیپی باشد و از طریق همین پورت شبکه می تواند در شبکه موجود قرار بگیرد.

واسط RS485 در دستگاه XVR داهوا 5216AN-4KL-I3
دستگاه ایکس وی آر داهوا مدل XVR 5216AN 4KL I3 Dahua برای اینکه بتواند دوربین مداربسته PTZ را کنترل کند باید یک مدار فرمان کنترلی داشته باشد که این مدار فرمان کنترلی از طریق پورت یا واسط RS-485 پشت دستگاه DVR به دوربین مداربسته PTZ مورد نظر وصل می شود.

این پورت در دستگاه داهوا مدل 5216 4KL I3 به رنگ سبز بوده و دارای علامت A/B می باشد. لازم به ذکر است اگر از دوربین مداربسته PTZ داهوا استفاده کرده باشید به این مدار کنترلی نیاز ندارید ودستگاه DVR داهوا از طریق کابل کواکسیال دوربین را کنترل می کند.

کیفیت تصویر در دستگاه ضبط کننده 16 کانال داهوا مدل 5216 4KL I3
دستگاه ضبط کننده شانزده کانال XVR داهوا DAHUA XVR5216AN 4KL I3 تولیدی شرکت داهوا بوده و ار این رو دارای تکنولوژی اصلی و پایه HDCVI می باشد و از آنجایی که این دستگاه XVR می باشد قابلیت پشتیبانی از دوربین مداربسته با تکنولوژی های :

AHD
HDTVI
CVBS
IP
را داراست که هنگام وصل کردن هر دوربین مداربسته با هریک از تکنولوژی های گفته شده به دستگاه داهوا 5216AN-4KL-I3 تصویر بدون نیاز به تنظیمات خاصی و به صورت اتوماتیک بالا می آید.

در حالت HDCVI دوربین مداربسته با کیفیت های :

4K
6MP
5MP
4MP
1080P
را با فریم ریت 25 فریم بر ثانیه نمایش داده د کیفیت 720 را می تواند تا 60 فریم بر ثانیه نمایش دهد.

همچنین دستگاه DVR داهوا 5216 AN 4KL I3 این قابلیت را داراست که دوربین مدار بسته AHD و HDTVI را با کیفیت های:

4K
5MP
4MP
3MP
1080P
را به صورت ۲۵ فریم و تصویر 720P را نیز به صورت 25 فریم نمایش دهد.

پشتیبانی از دوربین های تحت شبکه (IP) در دستگاه 5216AN-4KL-I3
پشتیبانی از دوربین مدار بسته تحت شبکه در کنار دوربین های ورودی BNC در دستگاه داهوا DAHUA XVR 5216 AN 4KL I3

از قابلیت های دستگاه ضبط کننده XVR داهوا مدل XVR 5216An 4KL I3 Dahua نمایش دوربین مدار بسته تحت شبکه در کنار دوربین های ورودی BNC می باشد.

در این دستگاه دی وی آر 16 کانال داهوا 5216 4K I3 این قابلیت وجود دارد که در کنار 16 دوربین ورودی BNC وصل شده به دستگاه ایکس وی آر 16 دوربین مداربسته تحت شبکه یعنی 16+16 که جمعا می شود 32 کانال دوربین مدار بسته را به صورت ترکیبی نمایش دهد.

از ویژگی های دستگاه XVR داهوا مدل DAHUA 5216 An 4KL I3 این است که تمام 32 کانال  می تواند تحت شبکه بوده با این توضیح که حداکثر کیفیت دوربین مدار بسته 8 مگاپیکسل و همچنین حداکثر پهنای ورودی 128Mbps را در نظر داشته باشید.

قابلیت هوشمند داهوا مدل XVR5216AN-4KL-I3
دستگاه ضبط کننده ایکس وی آر داهوا مدل Dahua XVR 5216 An 4KL i3 از سری هوشمند محصولات داهوا بوده و این سری تحت عنوان wizsense طراحی و به بازار عرضه شده اند.

چیپ به کار رفته در این دستگاه داهوا از نوع چیپ های صنعتی بوده و با توجه به قابلیت های بالایی دارد می تواند بر اساس هوش مصنوعی و همچنین یادگیری عمیق در پردازش تصاویر بدست آمده از دوربین مداربسته مورد نظر عمل کند.

فناوری به کار رفته WizSense در دستگاه XVR داهوا DAHUA XVR 5216AN 4KL I3 بر روی انسان و خوردرو فوکوس و تمرکز عمیقی دارد و باعث می شود مواردی که از پیش تعیین شده احاطه جامعی داشته باشد.

قابایت SMD در دستگاه XVR داهوا DAHUA XVR 5216 AN 4KL I3
مشخصات فنی دستگاه داهوا مدل Dahua XVR5216AN-4KL-I3
مشخصات فنی دستگاه داهوا مدل Dahua XVR5216AN-4KL-I3
در دستگاه ضبط XVR داهوا 5216 4K I3 علاوه بر سرچ بر اساس خاصیت تشخیص حرکت یا Motion Detection یک حالت سرچ تصاویر دوربین مداربسته ضبط شده وجود دارد به نام SMD.

در روش تشخیص حرکت یا اختصارا MD وقتی شی متحرکی تشخیص داده می شود معلوم نیست که آن شی انسان است یا حیوان یا هر چیز دیگر که از این رو هارد زودتر پر شده و تصاویر نامطلوب بیشتر بدست می آید.

در فناوری SMD که مخفف Smart Motion Detection یا تشخیص حرکت هوشمند می باشد با توجه به قابلیت های هوشمندی که دستگاه XVR داهوا DAHUA XVR5216AN 4KL I3 داراست تصویر دوربین مداربسته انسان و اتومبیل از سایر اشیای متحرک تمیز داده شده و بهره وری بالا می رود.

هارد در دستگاه ضبط کننده ایکس وی آر 16 کانال داهوا مدل 5216AN-4KL-I3
دستگاه 5216 4K i3 برای ذخیره سازی تصاویر ضبط شده دوربین مداربسته می تواند از 2 هارد تا ظرفیت 16 ترابایت برای هر هارد جمعا 32 ترابایت هارد sata پشتیبانی نماید.

این حجم از هارد انتخابی در دستگاه XVR داهوا مدل 5216AN 4KL I3 به دمای محیط دستگاه نیز بستگی دارد. همانطور که می دانید دستگاه DVR داهوا 5216AN 4kl i3 در بدو خرید دوربین مداربسته هارد ندارد و باید به صورت جداگانه هارد تهیه نمود. برای انتخاب و محاسبه هارد دستگاه XVR معیار های وجود دارد که در زیر بیان می کنیم:

تعداد دوربین مدار بسته  که قرار است دستگاه DVR داهوا مدل DAHUA XVR5216AN 4KL I3 در هارد ذخیره نماید به چه تعداد است.

کیفیت تصویر دوربین ها یا دوربین مداربسته مورد نظر که قرار است به دستگاه XVR داهوا متصل شود چند مگاپیکسل است

کاربر خواهوان چه تعداد روز بکاپ از تصاویر ضبط شده می باشد

حالت ضبط دستگاه داهوا 5216 AN 4KL I3 روی هارد به کدام یک ار حالت های ضبط می باشد

نوع فشرده سازی تصاویر دوربین مداربسته مورد نظر در دستگاه ضبط XVR داهوا DAHUA DH-XVR5216AN-4KL-I3 به چه شکلی می باشد.

انتقال تصویر دوربین مداربسته در دستگاه داهوا XVR5216AN-4KL-I3
یکی از قابلیت های کاربردی در دستگاه ضبط XVR داهوا مدل DAHUA XVR 5216 AN 4KL I3 قابلیت انتقال تصویر دوربین مداربسته از طریق آیپی استاتیک یا روش P2P می باشد.

در دو روش ذکر شده دستگاه دی وی آر در ابتدای امر از طریق پورت شبکه باید به 1 مودم اینترنت وصل شود. از قابلیت های انتقال تصویر دستگاه ضبط کننده XVR داهوا Dahua 5216AN 4K L I3 می توان له تعریف 128 کاربر برای استفاده از آپشن انتقال تصویر تعریف کرد که سطح دسترسی هر یک از کاربر ها را ادمین می تواند مشخص کند.
