دستگاه ایکس وی آر 32 کانال داهوا Dahua DH-XVR5232AN-S2(V.2)

دستگاه ضبط کننده 32 کانال XVR داهوا مدل XVR5232AN S2
خرید آنلاین و قیمت دستگاه 5232AN S2 با مناسب ترین و بهترین قیمت و 2 سال معتبرترین گارانتی اصلی از سایت فروشگاه توان نمایندگی داهوا در تهران خیابان جمهوری پاساژ علاءالدین 2.

مشتریان عزیز برای خرید و قیمت دستگاه داهوا XVR 5232 AN S2 بصورت حضوری می‌توانید با همکاران ما در چت واتس آپ سایت یا به صفحه ی تماس با ما مراجعه کنید و حضورا تشریف بیاورید.

نقاط قوت
32 کانال ورودی تصویری (BNC)
پشتیبانی از دوربین ها تا 4 مگاپیکسل
پشتیبانی از 2 هارد SATA تا 16 ترابایت
فاصله انتقال طولانی از طریق کابل کواکسی
پشتیبانی از فرمت های رایج ویدیویی HDCVI/AHD/TVI/CVBS/IP
پشتیبانی از فرمت فشرده سازی ویدیوی دو جریانی H.264+/H.264
راهنمای خرید و قیمت دستگاه ضبط کننده 32 کانال XVR داهوا مدل XVR5232AN S2 با تحلیل 0 تا 100 و اختصاصی دستگاه 5232AN S2
دستگاه ضبط کننده 32 کانال XVR داهوا مدل DAHUA XVR 5232AN S2
دستگاه ضبط کننده 32 کانال XVR داهوا مدل DAHUA XVR 5232AN S2
در این بخش قصد داریم تا شما را با یکی از دستگاه های پر کانال داهوا و پروژه ای داهوا یعنی دستگاه 5232AN S2 آشنا نماییم. دستگاه ضبط کننده 32 کانال XVR داهوا مدل XVR5232AN S2 همانطور که از اسمش بر می آید و در پیشوند اسم این دستگاه 5232 AN S2 نیز دیده می شود جز XVR های داهوا می‌باشد.

و با توجه به کیفیت و امکاناتی که دستگاه داهوا XVR 5232 AN S2 دارد، در بین سایر برند ها از محبوبیت خاصی برخوردار است. XVR5232AN S2 دارای 32 کانال ورودی BNC می باشد که هر 32 کانال را می توان دوربین های HD باشند.

دستگاه ضبط کننده XVR داهوا مدل XVR 5232AN S2 دارای امکانات فراوان می باشد از جمله امکانات هوشمند مانند تشخیص چهره که در ادامه بیشتر این امکانات هوشمند را توضیح خواهیم داد.

داهوا به عنوان لیدر بازار دوربین مداربسته هر ساله محصولات جدیدی در عرصه محصولات نطارت تصویری طراحی و به بازار معرفی می کند. دستگاه XVR داهوا 5232AN S2 در ادامه همین محصولات جدید طراحی و به بازار معرفی شده است.

پشتیبانی و ساپورت سایر تکنولوژی های HD در دستگاه 5232AN
دستگاه ضبط 32 کانال داهوا 5232 S2 به عنوان یک دستگاه 5 کاره به حساب می آید، زیرا قادر است علاوه بر تکنولوژی پایه HD داهوا یعنی تکنولوژی HDCVI، از سایر تکنولوژی های به روز یعنی AHD و HDTVI نیز ساپورت می کند.

همچنین دستگاه XVR داهوا 5232 S2 این قابلیت را داراست که از دوربین های قدیمی یا آنالوگ یا CVBS نیز پشتیبانی کند خود در طراحی و جایگزین کردن یک سیستم دوربین مداربسته جدید در کنار یک سیستم دوربین مداربسته قدیمی بسیار می تواند راهگشا باشد.

از ویژگی های بسیار کاربردی و خاصی که دستگاه ایکس وی آر 32 کانال داهوا مدل 5232 AN S2 دارا می باشد پشتیبانی از دوربین های تحت شبکه می باشد که در نوع خود منحصر به فرد است.

درباره چگونگی پشتیبانی دستگاه 5232 S2 از دوربین های تحت شبکه در ادامه به تفضیل توضیح خواهیم داد. بنابراین دستگاه دی وی آر داهوا از ۵ تکنولوژی زیر به صورت کاملا خودکار و اتوماتیک پشتیبانی می کند:

IP
AHD
HDCVI
HDTVI
CVBS
کیفیت های قابل پشتیبانی در دستگاه XVR5232AN S2
دستگاه ضبط کننده 32 کانال XVR داهوا مدل DAHUA XVR 5232AN S2
دستگاه ضبط کننده 32 کانال XVR داهوا مدل DAHUA XVR 5232AN S2
دستگاه ضبط XVR داهوا مدل XVR5232AN S2 در تکنولوژی HDCVI می تواند تا کیفیت 4 مگاپیسل را به صورت فول فریم ۲۵ الی ۳۰ فریم بسته به استاندارد ویدیویی که نمایش می دهد یعنی PAL یا NTSC نمایش دهد.

همچنین دستگاه ضبط داهوا 5232 S2 کیفیت 1080P را نیز مطابق بالا به صورت فول فریم می تواند ۲۵ الی ۳۰ فریم نمایش دهد. همچنین در دستگاه XVR داهوا XVR 5232 اگر از دوربین های 720P استفاده کنید، علاوه بر ۲۵ الی ۳۰ فریم مشابه بالا، می تواند ۵۰ الی ۶۰ فریم را پشتیبانی کند.

که از این خاصیت فریم ریت بالاتر می توان برای پلاک خوانی استفاده کرد که بسیار کاربردی می باشد.

در دستگاه XVR داهوا 5232AN S2 برای سایر تکنولوژی ها یعنی AHD و HDTVI کیفیت تصویر های ۴ مگاپیکسل ، 1080P و 720P به صورت کاملا فول فریم یعنی ۲۵ الی ۳۰ فریم قابل پشتیبانی است.

در هنگام وصل کردن هر یک از تکنولوژی های یاد شده به دستگاه XVR داهوا XVR 5232 نیازی به هیچ تنظیماتی، دستگاه XVR5232AN S2 تصاویر را به صورت اتوماتیک و بدون نظر گرفتن این که به کدام کانال متصل است نمایش می دهد و این از ویژگی های کاربردی این دستگاه 32 کانال داهوا می باشد.

پشتیبانی از دوربین های IP در دستگاه ضبط XVR داهوا مدل XVR 5232 AN S2
مشخصات فنی دستگاه ضبط کننده 32 کانال XVR داهوا مدل DAHUA XVR 5232AN S2
مشخصات فنی دستگاه ضبط کننده 32 کانال XVR داهوا مدل DAHUA XVR 5232AN S2
در دستگاه ضبط کننده 32 کانال XVR داهوا مدل XVR 5232 AN S2 همانطور که در قسمت معرفی اشاره کردیم، این قابلیت را داراست که از دوربین های تحت شبکه پشتیبانی کند. دستگاه 32 کانال XVR داهوا مدل XVR5232AN S2 این قابلیت را داراست که تا 32 کانال اسمی را از دوربین های تحت شبکه تا کیفیت تصویر ۵ مگاپیکسل را پشتیبانی کند.

البته باید در نظر داشته باشید نهایت پهنای باند ورودی دستگاه ضبط کننده XVR داهوا مدل XVR 5232AN S2 برابر است با 128Mbps که دانستن این موضوع انتخاب دوربین مداربسته تحت شبکه مهم می باشد.

در هنگام خرید دوربین مداربسته دانستن مقدار پهنای ورودی دستگاه تحت شبکه از نکات بسیار کلیدی می باشد که کاربر باید دقت لازم را به خرج دهد.

مشخصات ظاهری و کیس دستگاه ضبط XVR داهوا مدل 5232 S2
اندازه ابعاد فیزیکی دستگاه ضبط کننده 32 کانال XVR داهوا مدل DAHUA XVR 5232AN S2
اندازه ابعاد فیزیکی دستگاه ضبط کننده 32 کانال XVR داهوا مدل DAHUA XVR 5232AN S2
دستگاه ضبط کننده XVR داهوا مدل XVR5232AN S2 همانطور که از ظاهرش مشخص است دارای کیس 2 هارد می باشد که در عرض دارای اندازه ی ۳۷۵ میلی متر در عرض و طول ۲۸۶ میلی متر با احتساب پورت های BNC دستگاه 5232 S2 می باشد.

همچنین قطر دستگاه داهوا XVR5232 نسبت به کفی ۵۳ میلی متر می باشد. دانستن این مقادیر برای جانمایی و انتخاب احتمالی رک برای سیستم دوربین مداربسته می تواند مفید باشد. در کنار درب دستگاه ضبط XVR داهوا مدل XVR 5232AN S2 شیار هایی تعبیه شده است که گردش هوا را درون دستگاه سهل می نماید.

همچنین برای گردش هوای بیشتر و کاهش دمای کاری دستگاه ضبط 32 کانال XVR داهوا مدل XVR 5232 S2 از یک فن که به صورت هوشمند کار می کند بهره گرفته شده است.

بهره گیری از فن هوشمند در دستگاه ضبط کننده XVR داهوا 5232AN باعث می شود که فن دستگاه نسبت به دمای CPU دستگاه 5232 به صورت اتوماتیک کار کند که این امر باعث طول عمر بیشتر فن دستگاه 5232AN و کاهش صدای ناشی از فن دستگاه ضبط کننده XVR داهوا مدل 5232 نسبت به سایر محصولات دوربین مداربسته فاقد این تکنولوژی باشد.

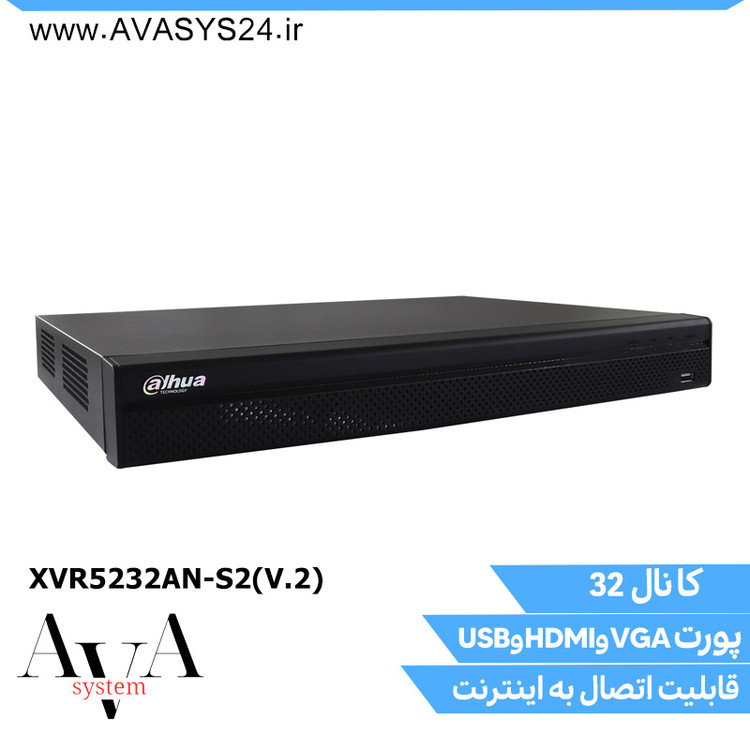

تشریح پنل جلوی دستگاه XVR داهوا XVR 5232 AN S2 DAHUA
پنل جلوی دستگاه دی وی آر 32 کانال داهوا مدل XVR 5232 AN S2 به صورت توری شکل بوده و کاملا ساده می باشد.

در قسمت سمت راست این پنل 3 چراغ دیده می شود، یکی ار چراغ PWR بوده که در دستگاه 5232AN S2 مربوط به برق دستگاه XVR 5232 می باشد و چنانچه دستگاه داهوا 5232 S2 را به برق زده و روشن باشد چراغ این قسمت روشن می شود.

چراغ بعدی HDD می باشد که مربوط به هارد در دستگاه 5232AN می باشد که چنانچه هارد در دستگاه ضبط داهوا 5232 AN S2 باشد، این چراغ روشن شده و نمایانگر این موضوع است که دستگاه XVR5232 هارد را شناخته است.

چراغ سوم دستگاه XVR 5232 داهوا NET بوده که مربوط به شبکه دستگاه 5232 S2 می باشد و چنانچه دستگاه XVR داهوا مدل XVR5232AN S2 به یک سوییچ تحت شبکه یا مودم اینترنت متصل شود این چراغ روشن می شود. در ادامه مشخصات ظاهری دستگاه XVR داهوا مدل 5232AN به بیان پورت های این دستگاه می پردازیم.

پورت های ورودی و خروجی دستگاه ضبط کننده 32 کانال XVR داهوا مدل DAHUA DH-XVR5232AN-S2

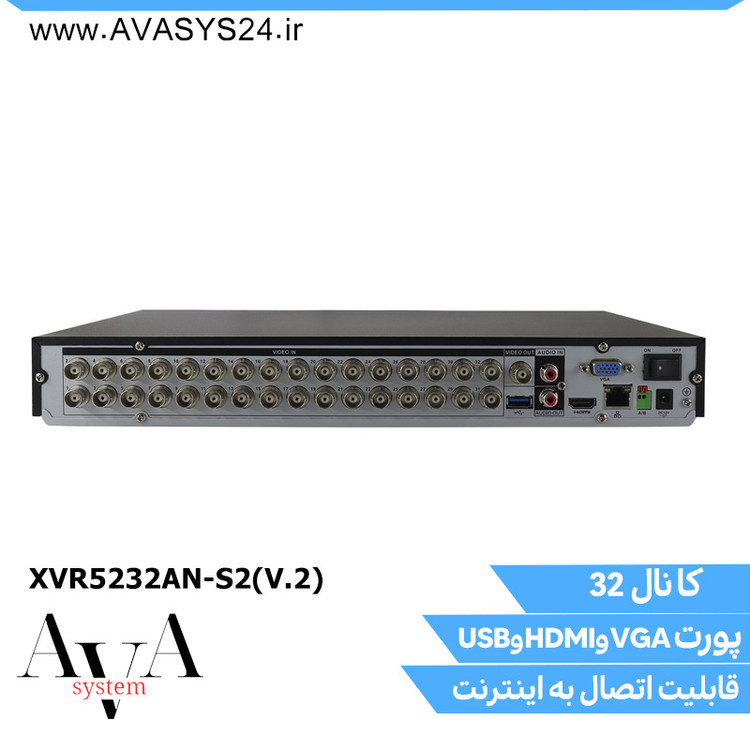

پورت های پنل پشت دستگاه ضبط کننده 32 کانال XVR داهوا مدل DAHUA XVR 5232AN S2
پورت های پنل پشت دستگاه ضبط کننده 32 کانال XVR داهوا مدل DAHUA XVR 5232AN S2
همانطور که در شکل نیز مشاهده می نمایید، دستگاه ضبط کننده XVR داهوا مدل XVR 5232AN دارای تعدادی پورت ورودی و خروجی می باشد که هر کدام دارای وظیفه خاصی می باشد که در ادامه به تفضیل هریک از این پورت ها را در دستگاه دی وی آر 32 کانال داهوا مدل XVR5232AN S2 توضیح خواهیم داد

پورت ورودی تصویر در دستگاه داهوا XVR 5232
دستگاه ضبط کننده 32 کانال XVR داهوا مدل DAHUA XVR 5232AN S2
دستگاه ضبط کننده 32 کانال XVR داهوا مدل DAHUA XVR 5232AN S2
در دستگاه XVR داهوا مدل 5232 S2 برای اینکه تصاویر دوربین ها را به دستگاه دی وی آر متصل نماییم، از طریق کابل های کواکسیال و از طریق فیش BNC استفاده می کنیم. دستگاه ضبط کننده XVR داهوا مدل 5232 AN S2 همانطور که قبلا گفته شده است اسما ۳۲ کانال می باشد و در پشت این دستگاه ۳۲ کانال ورودی BNC تعبیه شده است.

یکی از نکات جالب در دستگاه دی وی آر 32 کانال داهوا مدل XVR 5232 AN S2 وجود 2 ردیف 16 تایی پورت BNC می باشد که در بین دستگاه های دی وی آر سیستم دوربین مداربسته خاص می باشد.

این پورت های BNC در کنار خود یک عدد دارند که نمایانگر کانال اسمی دستگاه می باشد که عدد این پورت به کانال دستگاه اطلاق می شود . پورت های BNC زوج در دستگاه ضبط کننده 32 کانال XVR داهوا XVR 5232 در ردیف بالایی و پورت های BNC فرد ردیف پایین قرار دارد.

این قسمت از پورت های BNC همانند اکثر دستگاه دی وی آر های داهوا به صورت VIDEO IN نشان داده شده است.

پورت های خروجی تصویر در XVR 5232 AN S2
دستگاه ضبط کننده 32 کانال XVR داهوا مدل DAHUA XVR 5232AN S2
در دستگاه ضبط کننده 32 کانال XVR داهوا XVR 5232 S2 برای اینکه بتوانید تصاویر دوربین ها را مانیتور نمایید ۳ پورت وجود دارد:

پورت خروجی ویدیو
پورت HDMI
پورت VGA
از پورت خروجی ویدیو باید از طریق کابل کواکسیال و از طریق وصل کردن به کانال AV تلوزیون می توان تصویر را ارسال کرد. این پورت با توجه به اینکه ارسال دیتا بر مبنای کابل کواکسیال و AV می باشد دارای کیفیت نسبتا پایین تری می باشد.

و این تصویر خروجی در دستگاه ضبط XVR داهوا 5232 S2 قابلیت تنظیمات منوی 5232AN S2 را ندارد و فقط برای مانیتور دوربین ها به صورت یک دید کلی مفید است. از این قابلیت با توجه به اینکه محدودیت در کابل کواکسیال وجود نداریم می توان تصویر در دستگاه ایکس وی آر در یک مکان 2 در دست مثل نگهبانی در ورودی 1 کارخانه ارسال کرد.

پورت VGA در 5232AN
در دستگاه ضبط XVR داهوا مدل XVR5232AN همانند اکثر دستگاه های دی وی آر سیستم های دوربین مداربسته از پورت VGA پشتیبانی می شود. این پورت که به صورت آبی رنگ می باشد قابلیت نمایش تصاویر تا کیفیت 1080 را داراست.

پورت HDMI در 5232AN S2
یکی از پورت های کیفیت بالا و کاربردی در دستگاه ضبط XVR داهوا 5232 S2 پورت HDMI می باشد که نسبت به 2 پورت مذکور دارای کیفیت تصویر بسیار بالاتر می باشد و تصاویر را به صورت HD و همراه با صدا نمایش می دهد.

پورت USB در XVR 5232
در دستگاه های دی وی آر برای اینکه بتوانیم به منوی تنظیمات دسترسی داشته باشیم باید موس را از طریق پورت USB به دی وی آر متصل کنیم و به راحتی کلیه تغییرات مورد نظر را اعمال کنیم.

پورت USB در دستگاه ضبط کننده داهوا XVR5232AN هم در پنل پشتی و هم در پنل جلوی 5232 S2 تعبیه شده است. همچنین برای اینکه بتوانید از تصاویر ضبط شده در دستگاه ضبط داهوا 5232AN یک بکاپ تهیه کنید، باید از همین پورت ها استفادت کرده و هارد اکسترنال یا فلش مموری را به دستگاه دی وی آر متصل نمایید.

پورت صدا
پورت صدا دستگاه ضبط کننده 32 کانال XVR داهوا مدل DAHUA XVR 5232AN S2
پورت صدا دستگاه ضبط کننده 32 کانال XVR داهوا مدل DAHUA XVR 5232AN S2
در کنار پورت خروجی تصویر در دستگاه 5232AN S2 دو پورت قرمز رنگ مشخص شده است که یکی مربوط به صدا ورودی و دیگری مربوط به صدا خروجی می باشد. اگر از میکروفون خارجی استفاده نمایید، می توانید از پورت ورودی صدا که در دستگاه 5232 AN با نماد AUDIO IN نمایش داده شده است.

البته در این مورد شاید جای سوال باشد که در یک دستگاه 32 کانال فقط یک صدا کم نیست؟ در پاسخ این سوال باید توضیح دهیم که در برند داهوا ما شاهد دوربین های صدا دار می باشیم که علاوه بر تصویر ، صدا را نیاز انتقال می دهند.

برای ارسال صدا در این دوربین ها، نیازی به کابل اضافی نیست و ارسال صدا و تصویر به صورت تواما از روی یک کابل صورت می گیرد و نیازی به کابل اضافی در این سیستم نمی باشد. بنابراین در دستگاه داهوا XVR 5232 تمام ۳۲ کانال این امکان را دارند که از صدا پستیبانی نمایند و صدا از طریق همان پورت های BNC ارسال می شود.

صدای خروجی دستگاه ضبط XVR داهوا مدل XVR 5232AN S2 در زیر صدای ورودی و با AUDIO OUT نمایش داده شده که باید آن را به یک اسپیکر نصب کرد.

پورت شبکه در دستگاه ضبط 32 کانال دی وی آر داهوا مدل DAHUA XVR 5232 An S2
پورت شبکه دستگاه ضبط کننده 32 کانال XVR داهوا مدل DAHUA XVR 5232AN S2
پورت شبکه دستگاه ضبط کننده 32 کانال XVR داهوا مدل DAHUA XVR 5232AN S2
در قسمت دوربین های تحت شبکه در دستگاه ضبط XVR داهوا 5232AN اشاره کردیم که این دستگاه داهوا می تواند از دوربین های IP پشتیبانی نماید. برای این کار باید پورت شبکه 5232AN را که دارای سرعت 1000M می باشد را به یک سوییچ تحت شبکه متصل نمود.

همچنین اگر نیاز به انتقال تصویر داشته باشیم، این پورت شبکه را باید در دستگاه XVR داهوا مدل DAHUA XVR5232AN S2 به یک مودم اینترنت دار از طریق کابل شبکه متصل کرد. چنانچه این پورت شبکه به سوییچ یا مودم نصب شود، چراغ کنار این پورت روشن خواهد شد.

واسط RS485 در دستگاه ضبط کننده ویدیویی ایکس وی آر داهوا مدل DAHUA DH-XVR5232AN-S2
در قسمت قبل گفتیم که دستگاه 32 کانال دی وی آر داهوا XVR 5232 را می توان در تمام تکنولوژی ها به کار گرفت. بعضی از دوربین ها متحرک علاوه بر سیگنال تصویر، باید 1 سیگنال مدیریتی برای کنترل دوربین به دی وی آر ارسال کرد.

این پورت در دستگاه دی وی آر داهوا مدل 5232 AN S2 به صورت A/B نمایش داده شده و به رنگ سبز می باشد. لازم به ذکر است اگر از دوربین متحرک داهوا استفاده کرده باشید، با توجه به این که از فناوری HDCVI بهره می برند، این سیگنال کنترلی از طریق کابل کواکسیال ارسال می شود و نیازی به این پورت نیست.

هارد و ذخیره سازی در دستگاه دی وی آر داهوا مدل XVR5232AN S2
دستگاه ضبط کننده 32 کانال XVR داهوا مدل DAHUA XVR 5232AN S2
دستگاه ضبط کننده 32 کانال XVR داهوا مدل DAHUA XVR 5232AN S2
در قسمت پیشین به این موضوع اشاره کردیم که دستگاه DVR داهوا 5232 AN S2 دارای کیس 2 هارد می باشد و هر یک از این هارد ها می تواند تا ۸ ترا بایت یعنی جمعا تا ۱۶ ترا بایت هارد ساپورت کند.

در دستگاه های دی وی آر اصولا هارد وجود ندارد و با توجه به نیاز این هارد تهیه و در داخل دستگاه قرار می گیرد. برای انتخاب هارد مورد نیاز در یک سیستم دوربین مداربسته باید چند آیتم کلیدی را در نظر گرفت:

– نوع و فرمت فشرده سازی که سیستم دوربین مداربسته از آن بهره می برد
– تعداد دوربین های به کار رفته در سیستم دوربین مداربسته
– کیفیت دوربین مداربسته در سیستم نظارتی موجود
– تعداد روز های درخواستی ضبط شده در سیستم دوربین مداربسته بر روی هارد سیستم
– نوع ضبط بر روی هارد که به صورت دائم یا تشخیص حرکت یا بر مبنای قابلیت های هوشمند باشد
تمام این موارد می تواند در انتخاب هارد دستگاه ضبط کننده داهوا 5232 AN S2 مورد نظر قرار بگیرد تا بهینه ترین انتخاب با کمترین هزینه البته با نیم نگاهی به آینده وگسترش سیستم دوربین مداربسته موجود را انجام دهیم.

یکی دیگر از نکات مهم در انتخاب هارد برای دستگاه ضبط کننده ویدیویی XVR داهوا 5232 AN باید در نظر داشته باشید این است که هارد انتخابی باید از سرعت خواندن و نوشتن مطلوبی برخوردار باشد زیرا این هارد به صورت ۲۴ ساعته در حال کار می باشد و باید استاندارد های لازم را داشته باشد.

پیشنهاد داهوا برای انتخاب هارد برای دستگاه های دی وی آر DVR ، هارد بنفش وسترن دیجیتال می باشد که مخصوص سیستم دوربین مداربسته بوده و استاندارد های لازم جهت یک سیستم نظارت تصویری را برای کارکرد های طولانی را دارا می باشد.

نوع فشرده سازی تصویر در ضبط کننده ویدیویی داهوا 5232 AN S2
دستگاه ضبط کننده 32 کانال XVR داهوا مدل DAHUA XVR 5232AN S2
دستگاه ضبط کننده 32 کانال XVR داهوا مدل DAHUA XVR 5232AN S2
5232 AN S2 دارای استاندارد فشرده سازی H.264+ می باشد که در این فرمت فشرده سازی مقدار فضای اشغال توسط هارد تا ۷۰ درصد می تواند کاهش پیدا کند که باعث‌ صرفه جویی چشم گیری در هارد می شود.

انتقال تصویر و نرم افزار های موبایلی در دستگاه 5232AN
دستگاه ایکس وی آر 32 کانال داهوا مدل DAHUA DH-XVR5232AN-S2 برای انتقال تصویر هم از آیپی استاتیک بهره می برد هم از روش ساده P2P. برای اینکار کافی است نرم افزار موبایلی انتقال تصویر داهوت که برای گوشی های IOS نرم افزار idmss و برای گوشی های اندروید gdmss می باشد را دانلود و نصب نمایید. آیکون این نرم افزار مطابق شکل زیر می باشد:

اپلیکیشن iDMSS برای سیستم عامل IOS است که برای نمایش و انتقال تصویر از دستگاه ضبط کننده 32 کانال XVR داهوا مدل DAHUA XVR 5232AN S2 به موبایل های هوشمند با سیستم عامل IOS انتقال می دهد
اپلیکیشن iDMSS برای سیستم عامل IOS است که برای نمایش و انتقال تصویر از دستگاه ضبط کننده 32 کانال XVR داهوا مدل DAHUA XVR 5232AN S2 به موبایل های هوشمند با سیستم عامل IOS انتقال می دهد


اپلیکیشن gDMSS برای سیستم عامل انروید است که برای نمایش و انتقال تصویر از دستگاه ضبط کننده 32 کانال XVR داهوا مدل DAHUA XVR 5232AN S2 به موبایل های هوشمند با سیستم عامل android انتقال می دهد
اپلیکیشن gDMSS برای سیستم عامل انروید است که برای نمایش و انتقال تصویر از دستگاه ضبط کننده 32 کانال XVR داهوا مدل DAHUA XVR 5232AN S2 به موبایل های هوشمند با سیستم عامل android انتقال می دهد
بعد از نصب نرم افزار موبایلی داهوا برای اضافه کردن دستگاه 5232 AN S2 به این نرم افزار، وارد محیط نرم افزار شوید و از قسمت Device list در گوشه سمت بالای تصویر آیکون + را لمس کنید تا بتوانید دستگاه دی وی آر را اضافه نمایید
